商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌比信通信
- 型号24芯
- 接口类型其他
- 是否防水不防水
- 光纤最大容量其他
- 加工定制是
- 支持卡数/
- 工作频率/HZ
- 产品认证/
- 线长/mm
- 接触件材质/
- 绝缘体材质/
- 光纤曲率半径/mm
- 附加损耗/dB
- 盘留光纤长度/m
- 耐电压强度/KV
- 产地慈溪
- 适用范围布线
- 是否跨境货源否
产品简介：

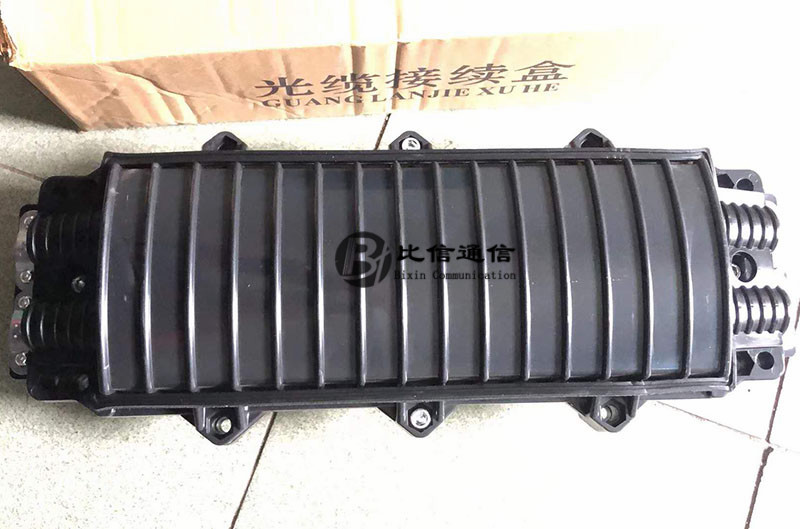

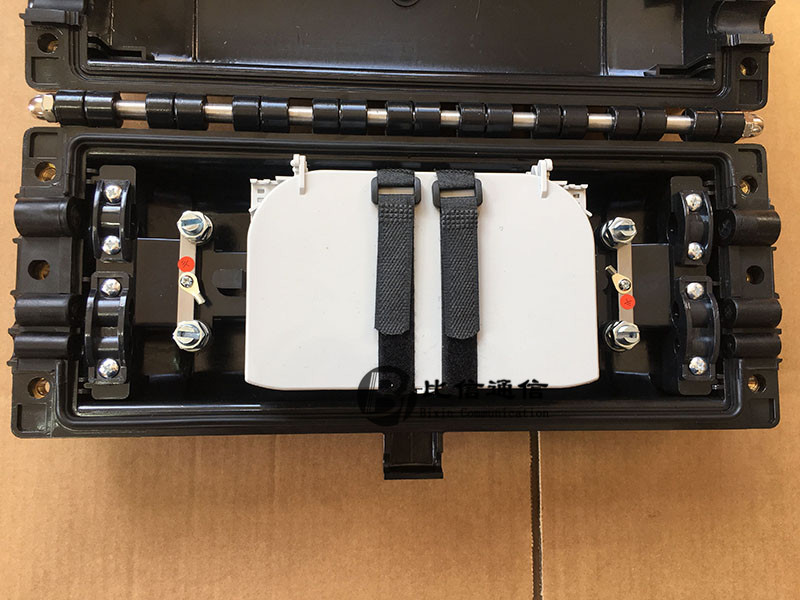

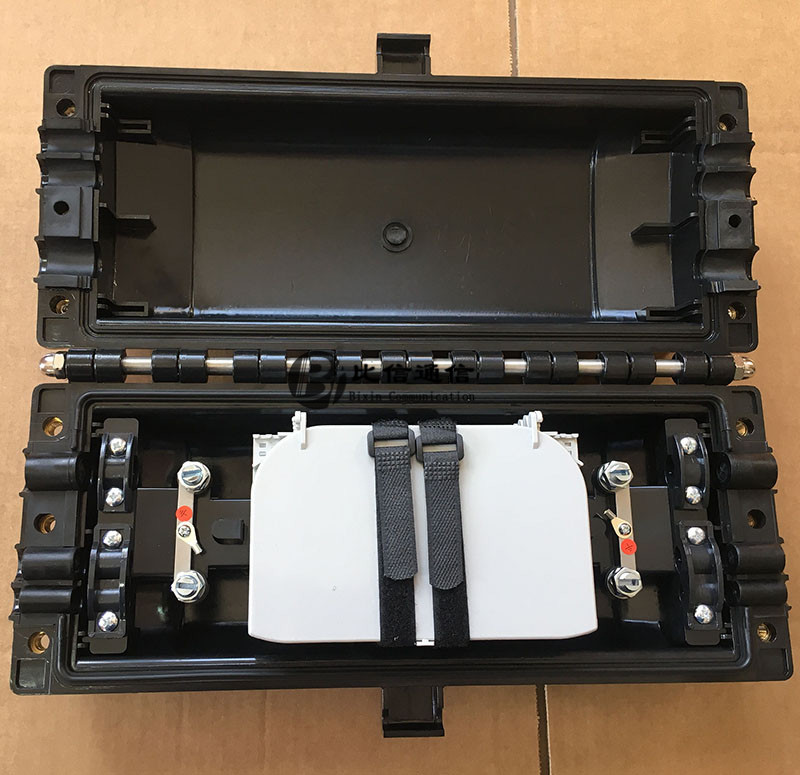

产品详情：光缆连接器盒，二进二出光缆连接套件，三进三出接线盒图文介绍
根据外观构造，可分成盖式光缆接头盒和卧式光缆接头盒两种。
根据光缆的敷设方法，有架空式，管道式（隧道式）和直埋式。
根据光缆的连接方法，分成直插式和分支式两种。
根据密封方法，有热收缩密封型和机器密封型。[1]
用连接器盒维护光纤连接器后，应预防其受潮，并且不应增加保障之前光纤连接器的衰减，并满足以下要求：
光缆接头盒的再度密封性能
反复包装3次后，按照规定的操作步骤对光缆连接器盒进行测试，光缆连接器盒中的充气压力为l00kPat5kPa，将其在室温下的干净水容器中浸泡15分钟，无气泡应当逃走，或者观察气压计24小时，并且从未任何变化。
光缆接头盒的机器性能
经过以下测试，光缆连接器盒的盒体和盒中的各个构件应维持不变。如有必要，请进行光检查或开启盒体进行检查。以下测试应填充在光缆连接器盒中（60±5）kPa气压，测试后气压应维持不变;应在室温下浸泡15分钟的干净水容器中安定观察，并未气泡逸出或平稳观察24小时气压仪器的指示器应维持不变，外壳及其组件应无裂纹，损坏和显著的变形。好吧，今天，我将向您介绍光缆连接器盒。如有任何疑点，请咨询我！
光缆接头盒的产品特点
・产品的箱体由优质工程塑料制成。
・产品使用二次压缩电缆技术，以保证包装箱内并未额外的光纤损耗。
・产品具多种反复使用和扩展机能。

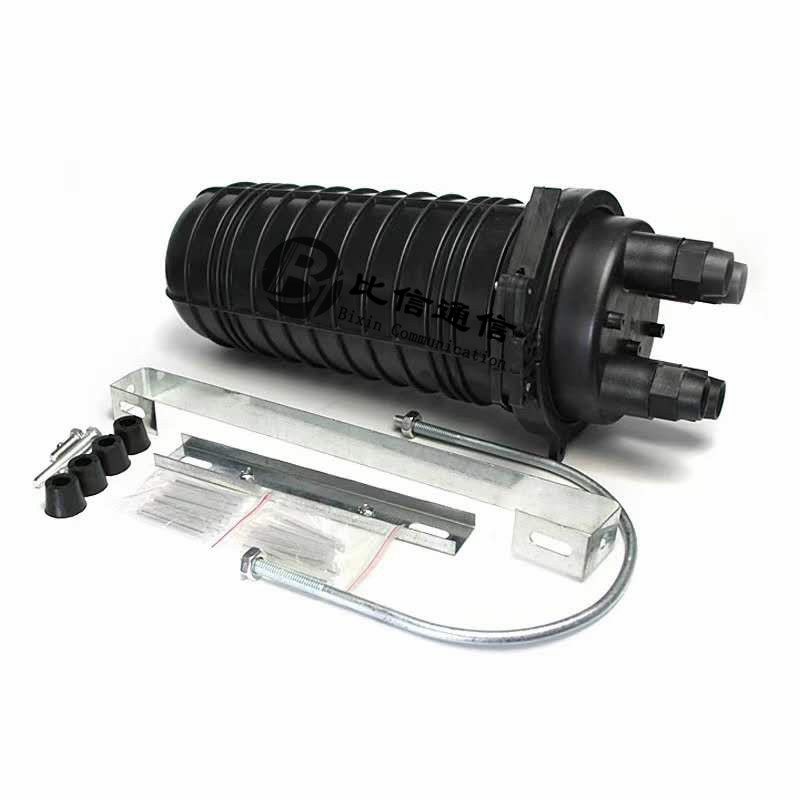

光缆接头盒技术特点
・大小：高430mm，内径φ135mm，外径φ210mm
・电缆孔颈：φ20mm
・每卷芯数：12/24
・熔纤盘：*小容量4核和144核。
・熔纤盘数：6
・抗拉强度：2000n轴向张力，无漏气。
・耐电压强度：15kv（dc）。
・拉伸密封：产品充气后，可背负2000n的轴向张力而不会漏气。
・不密封：产品充气后，可以背负冲击能量16N*m（牛顿*米）的冲击三倍，产品无裂纹和漏气。
・其他性能要求相符YD/T814.1-2004standard要求。
光纤连接器盒的安装方法光纤的准备
1.拆下光缆的表皮（如果有，请拆下屏蔽层和铠甲），然后拆下包裹层，直到露出的套管露出来。有关实际方法，请遵循光缆制造商引荐的规格方法。打算长度为3米。
2.用清洁剂洁净松散的管子和增强的芯套，去除多余的填充管，并用随附的砂纸研磨150mm长的光缆外衣。
光缆安装
1.根据光缆外径宁波市比信通信技术有限公司选取内径很小的密封圈，然后将两个密封圈放在光缆上。
2.将光缆插入相应的孔中。
3.连接屏蔽层和接地。
4.将自粘密封带缠绕在两个密封环之间，以使其缠绕成与密封环的外径齐平，以形成光缆的密封端。
5.将光缆的密封端按入光缆入口。
6.使用软管夹越过光缆增进筋固定座和缆芯支架，宁波市比信通信技术有限公司将光缆固定在连接器盒的基座上，然后拧紧软管夹螺钉，直到拧紧软管夹为止。
7.将尼龙扎带绑在光缆上，并剪掉多余的长度。
8.请使用插头密封未使用的其他光缆孔。插头上还缠绕有密封胶带，要求与5.2.4相同。
9.将加固构件裹在接头托盘支架的埋头螺钉上，并使劲按压。

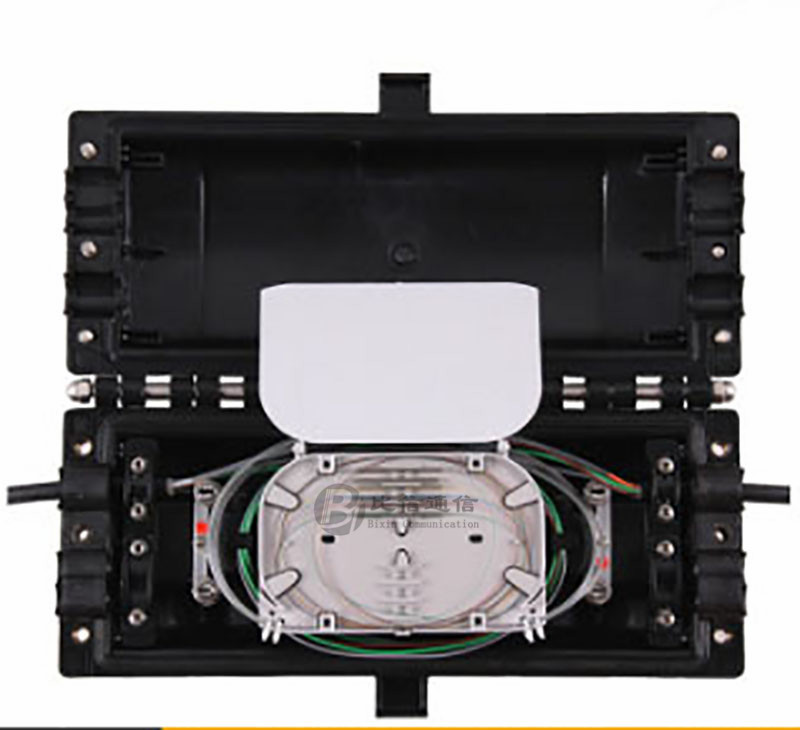

光纤连接
1.打算好要缠绕1.5圈的光纤后，宁波市比信通信技术有限公司然后将所有余纤缠绕在盒中。
2.请使用单芯缓冲管进行单芯光纤加载，并使用色带缓冲管进行带状光纤加载。在熔接盘的入口处用尼龙束线带扎紧。
3.按照规定的方法连接两根（带）光纤，然后将连接器插入拼接单元的插槽中。请把多余的长度缠绕在光盘上。
4.盖上接头托盘，请按一下以将其锁定做到。

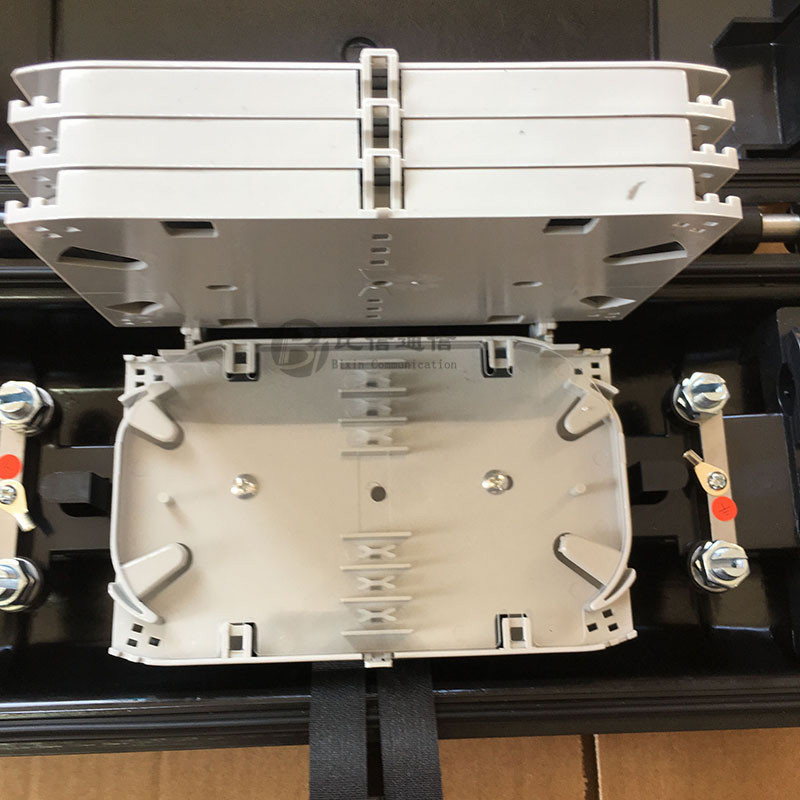

5.根据所需的接线盒容量，确定熔接盘叠加的卷盘数目。熔接盘的叠加种类必须满足将光纤连接器插入拼接单元以及检查和维护的要求。对于每两个熔接盘，可以将橡胶折痕上的六个孔夹在上下盘上的三个凸弯处。四个橡胶折痕，在托盘的两侧有两个对称的位置，例如堆叠五个。对于拼接托盘，请按照上述方法来扣紧第二层磁盘和第三层磁盘，第三层磁盘和四层盘，第四层磁盘和第五层磁盘，类推，五个磁盘安定地堆叠在一起。当需观察或保持某一层磁盘的焊接状况时，宁波市比信通信技术有限公司只需去除固定在磁盘单面上层的两个折痕，就可以像书页。盒体封1。箱体包装：宁波市比信通信技术有限公司在箱体包装之前用接地螺钉拧紧气门咀。？将密封条插入盒体周围的密封槽中；使用密封条将凹槽嵌入接线盒两边的“u”形凹槽中。留意：使用密封条时，请勿人为拉动密封条，以免外泄。宁波市比信通信技术有限公司2。轻轻合上接线盒的上盖，拧紧紧固螺栓，并按盖上标明的数字次序拧紧紧固依次。使用扭矩扳手不准紧固，扭矩达到25n·m。3.5分钟后，用扭矩扳手依次拧紧，扭矩仍达到25n·m。拆毁箱盖1.依次松开10个紧固螺栓，然后盖和座依然在一起。宁波市比信通信技术有限公司2。取四个紧固螺栓，将其插入包装盒的四个角，然后对称且均匀地将它们拧入四个角的顶盖，以使盖和座分离高达6mm。3.5分钟后，均匀盖上盖子，使盖子和阀座分离>6mm，直到可以用手轻松分离盖子和阀座。留意：在分离过程中必须轻轻取下盖子，以免毁损熔接光纤。4.如果容量增加或检查终结，则需再度关闭盖，必须拆卸旧的密封条，并且必须将密封条再次安放到密封槽宁波市比信通信技术有限公司，包括坐落“u”形凹槽的电缆入口端。

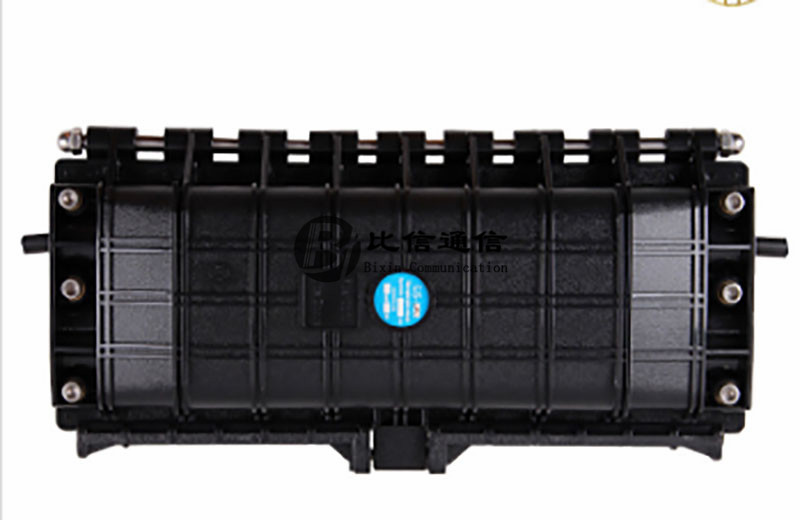

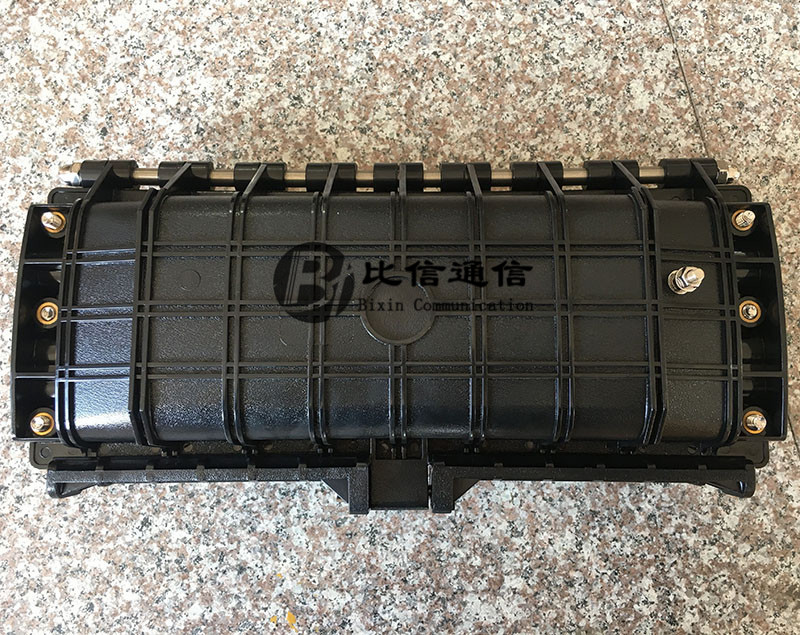

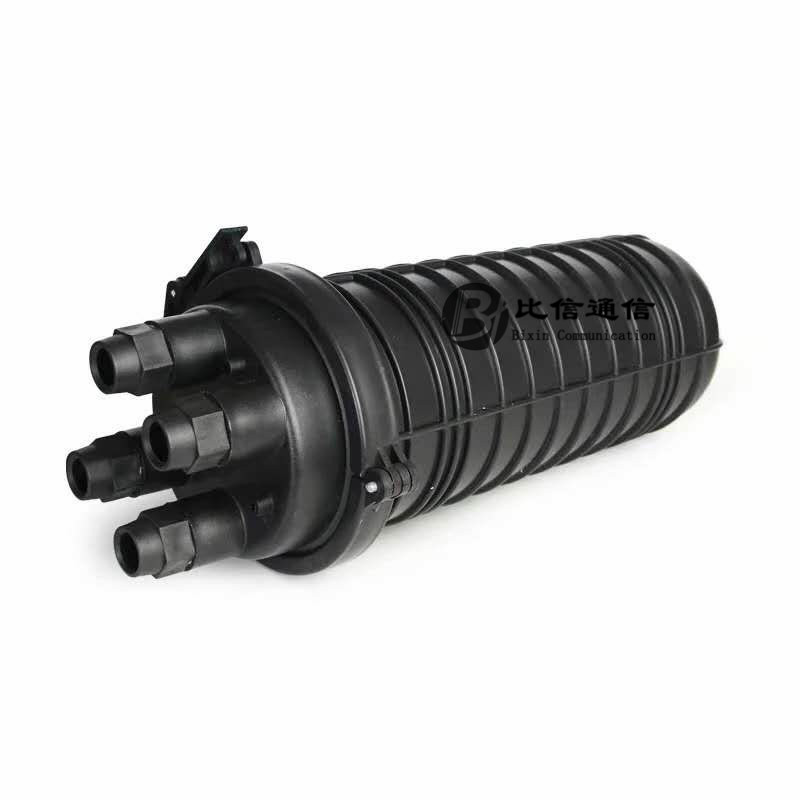

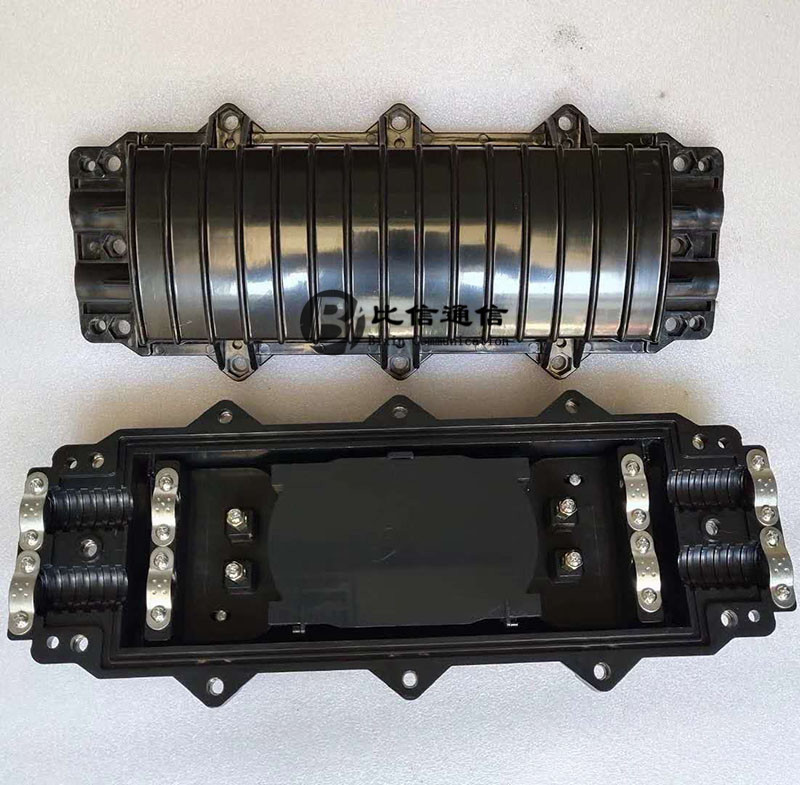

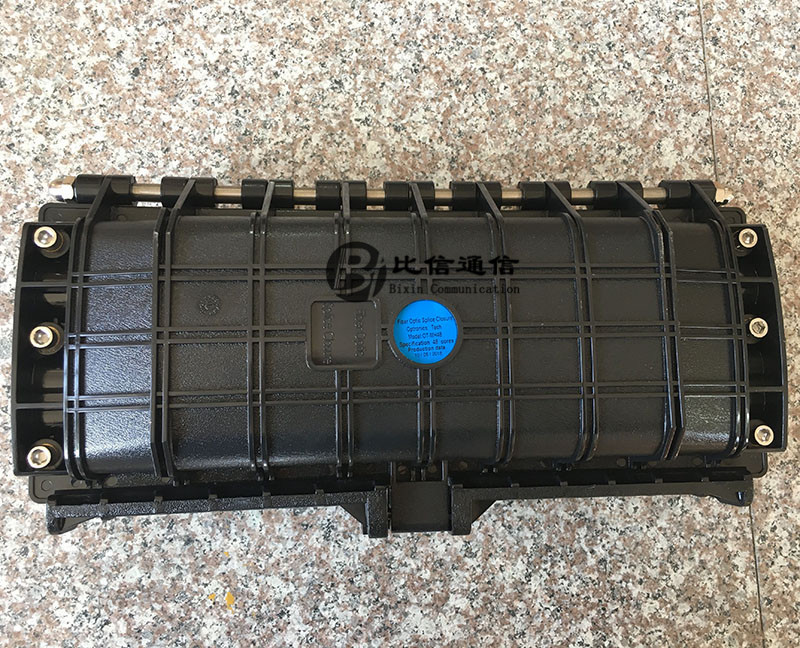

三进三出光纤连接器盒，三进三出光纤连接器盒哈呋式/卧式，三进三出光纤连接器盒，光缆连接器盒[（炮筒式/立式）（光缆接续盒）]光缆接线盒，光缆接续包，光缆接续盒，光缆连接器包装基准（12芯，24芯，48芯，72芯，96芯，144芯，288芯）光缆连接器box是一个风靡的称呼，科学称谓是光缆接续包，也叫作光缆连接包，光缆连接器包和料筒，主要用以直通和支系连接，适用于架空，管道和直接叙述◆GPJ142-W系列卧式光缆连接器盒使用掀盖式构造设计，并使用倾斜自锁法则，通过燕尾槽插头闩锁固定，总体密封和螺旋密封◆适用于高架，管道，直埋等场合产品特点◆密封连体，可弹性变形，密封准确◆熔接盘光纤存储空间，容易扩大◆进缆孔seal操作简便有效性◆适用于带状光缆和集成束状光缆
